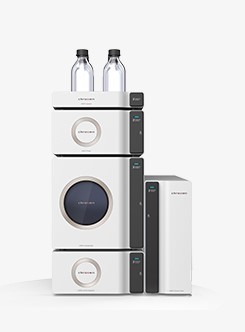

Hệ thống Sắc ký lỏng siêu cao áp – ChroZen UHPLC

* Cấu hình hệ thống sắc kỹ lỏng:

– Bơm siêu cao áp – ChroZen UHPLC Pump.

– Lò cột – ChroZen UHPLC Column Compartment.

– Detector UV/Vis – ChroZen UHPLC UV/Vis Detector.

– Bộ bơm mẫu tự động – ChroZen UHPLC AutoSampler.

– Phần mềm điều khiển hệ thống – YL-Clarity.

* Bơm siêu cao áp

– Nguyên tắc hoạt động: sử dụng piston kép hoạt động bơm dòng tuyến tính (công nghệ độc quyền).

– Tự động bơm dung môi vào piston bằng công nghệ FFAP (Full – Flush – Auto – Prime).

– Tự động bù áp suất.

– Tốc độ dòng: 0,001 – 2,000 mL/phút (tối đa 5mL/phút) , bước nhảy: 0,001 mL.

– Độ chính xác tốc độ dòng: ± 1% hoặc ± 10 uL/phút.

– Độ lặp lại tốc độ dòng: ≤ 0,075 % (RSD) hoặc 0,005 phút (SD).

– Áp suất hệ thống: 0 – 18.800 psi (0 – 1300 bar).

– Áp suất bơm: <1% áp suất hệ thống hoặc <5bar.

– Số kênh cho dòng dung môi rửa: 2 kênh.

– Bộ khử khí degasser: 02 kênh, với thể tích 480uL/kênh.

– Van SSVs (2 dung môi).

– Độ phân giải thể tích thành phần gradient: 1%.

– Độ phân giải thời gian thành phần gradient: 0,01 phút.

– Độ chính xác thể tích thành phần gradient: ±0,5% tuyệt đối trong khoảng 5 – 95%.

– Độ lặp lại gradient: ≤ 0,15% hoặc 0,01 phút (SD).

– Kết nối: LAN.

– Nguồn điện: 100 – 240V ± 10%, 50/60 Hz.

– Công suất nguồn tiêu thụ: 450 W.

– Kích thước (WxHxD): 330x178x549 mm.

– Khối lượng: 20kg.

* Lò cột

– Khoảng nhiệt độ hoạt động: 4°C (làm mát) đến 90°C.

– Độ ổn định nhiệt độ: ± 0.05°C.

– Độ chính xác nhiệt độ: ± 0.5°C.

– Chương trình nhiệt: 40 bước tăng.

– Cho phép cài đặt 03 cột đồng thời, dài 150mm (tối đa).

– Chế độ Preheat: 230 mm heat exchanger 1/16″OD, upper 12 ul 0.01″ID, down 3 ul 0.005″ID.

– Kết nối: LAN.

– Chức năng an toàn & bảo trì: phát hiện rò rỉ; tự chuẩn đoán và phát hiện lỗi.

– Kích thước: (WxHxD) 330x172x549 mm.

– Khối lượng: 14kg.

– Nguồn điện: 100 – 240VAC, ±10% , 50/60Hz.

– Công suất tiêu thụ: 150W.

* Detector UV/Vis

– Nguồn sáng: Sử dụng 2 nguồn sáng từ đèn Deuterium và tungsten.

– 2 Bộ lọc tự động chuyển đổi.

– Khoảng bước sóng: 190-900 nm.

– Độ chính xác bước sóng: ±1 nm.

– Độ lặp lại bước sóng: ± 0.1nm.

– Băng thông: 5 nm.

– Độ tuyến tính: >2.0 AU upper limit.

– Số PDA Channel: 1024.

– Độ nhiễu đường nền: < ±0.5 X 10-5 AU , tại 254 nm.

– Độ trôi: < 1 X 104 AU/giờ.

– Tốc độ thu nhận dữ liệu: lên tới 125Hz.

– Bộ Flow cell đo: phản xạ toàn phần với công nghệ Liquid Core Waveguide.

– Path Length: 10mm ( tiêu chuẩn cho cell phân tích).

– Thể tích cell: 2.4 uL.

– Áp suất của cell: 1000 psi.

– Kết nối: LAN.

– Phát hiện: quang học và điện tử.

– Hiệu chỉnh bước sóng: tự động bật/tắt và hiệu chỉnh thông qua bộ kính lọc holmium (tích hợp sẵn).

– Hiệu chuẩn bước sóng 5 điểm: qua bộ lọc kính và đèn D2.

– Chức năng an toàn: phát hiện rò rỉ; tự chuẩn đoán và phát hiện lỗi cơ bản …

– Kích thước (WxHxD) 330x172x549 mm.

– Khối lượng: 14kg.

– Nguồn điện: 100 – 240VAC, ±10% (tự lựa chọn điện áp dòng); 50/60Hz ± 5%.

– Công suất tiêu thụ: 100W.

* Bộ bơm mẫu tự động

– Điều khiển tự động bằng máy tính thông qua phần mềm.

– Công suất mẫu: 108 lọ (2ml) tiêu chuẩn.

– Bộ làm mát và gia nhiệt mẫu trước (tùy chọn thêm) : 4°C (± 2°C) đến 40°C.

– Thể tích LOOP: 1 – 5000uL (tùy chọn: 10mL).

– Syringe: 250uL tiêu chuẩn.

– Khoảng áp suất: 0 – 18.800 psi (0 – 1300 bar).

– Cảm biến vị trí lọ mẫu trên khay.

– Headspace pressure: máy nén tích hợp sẵn; yêu cầu lọ mẫu có septa.

– Thời gian chuyển mạch van tiêm: < 100 ms, độ chính xác xuyên kim: ±0,6 mm.

– Tích hợp bình dung môi rửa.

– Vật liệu phụ kiện trong hệ thống: SS316; PTFE; TEFZEL; VESPEL; thủy tinh (tùy chọn khi phân tích các chỉ tiêu sinh học: PEEK và thép).

– Thời gian tiêm mẫu (1 vòng): < 60 giây; bao gồm tất cả các lần với 1 lần tiêm thể tích ≤100uL ( gồm dung môi rửa 250uL).

– Thời gian tiêm mẫu: < 20 giây; bao gồm các lần tiêm gián đoạn thể tích ≤10uL/lần (gồm dung môi rửa 500uL).

Hiệu suất tiêm

– Chế độ tiêm: LOOP một phần, PASA (cài đặt áp suất cho đưa mẫu đầu vào).

– Độ lặp lại: RSD ≤0,5% (chế độ tiêm LOOP một phần với thể tích > 5uL.

– Độ nhiễm chéo (carry over): < 0,05% với chương trình rửa kim tiêm.

Chương trình hoạt động

– Giao diện: được set sẵn chương trình điều khiển từ phần mềm sắc ký YL-Clarity.

– Chức năng an toàn EMC: theo quy định của EC và CSA (UL) đã được kiểm duyệt.

– Thể tích tiêm: 0 – 10uL/ lọ.

– Injections per vial/well: max. 9 lần tiêm.

– Thời gian phân tích: tối đa 9giờ, 59phút, 59 giây.

– Rửa: chương trình cài đặt sẵ trên phần mềm sắc ký YL-Clarity; rửa giữa mỗi lần tiêm; rửa giữa các lọ.

Điều kiện chung

– Khoảng nhiệt độ vận hành: 10 – 40°C.

– Độ ồn khi vận hành: LeAq < 70 dB.

– Khoảng giữ nhiệt độ: -25°C ~ + 60°C.

– Độ ẩm vận hành: 20 – 80% RH.

– Nguồn điện: 95 – 240VAC ±10%; 50/60 Hz.

– Kích thước (WxHxD): 330x358x556 mm.

– Khối lượng: 20kg.
